　● 気圧を変化させる

次に、ホットプレートの設定温度は一定にし、気圧を変化させました。

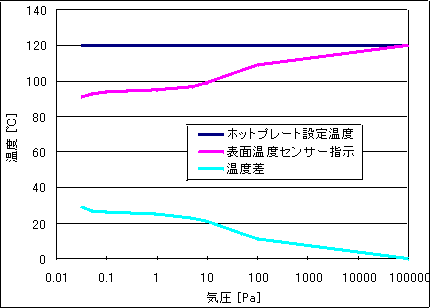

■ ホットプレートの設定温度： 120℃


気圧 [Pa]

100000

100

50

10

5

1

0.1

0.05

0.032
ホットプレート設定温度 [℃]

120

　120

　120

　120

　120

　120

　120

　120

120
表面温度センサー指示温度 [℃]

120

109

106

99

97

95

94

93

91
温度差 [℃]

0

11

14

21

23

25

26

27

29

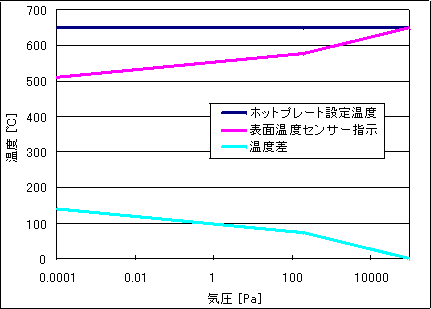

■ ホットプレートの設定温度： 650℃


気圧 [Pa]

100000

　200

0.0001
ホットプレート設定温度 [℃]

650

650

650
表面温度センサー指示温度 [℃]

650

577

511
温度差 [℃]

0

73

139

　大気圧に近い 100000 Paでは正確に温度測定できますが、気圧が低いほど温度差が大きくなっています。
