　● 熱風工具

三方手動ダンパー
手動で、2方向に熱風の流路を切換える
  • 流路の切換えを手動で行う三方弁です。2方向への流量調節が可能です。
  • Y型とT型の2種類から、用途に合わせてお選びください。

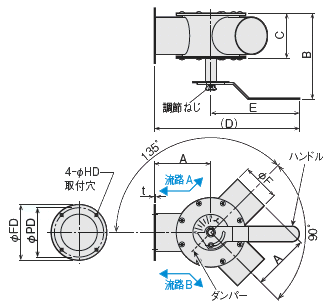

　● 外形寸法・仕様

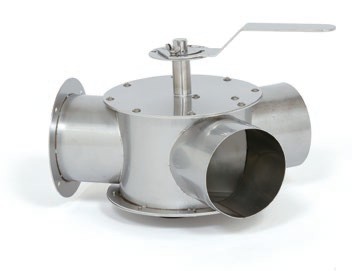

手動Y型ダンパー

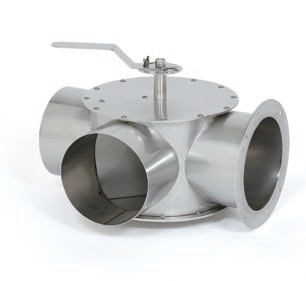

手動T型ダンパー
品名 手動Y型ダンパー 手動T型ダンパー
在庫 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
型番 PYD0075 PYD0100 PYD0125 PYD0150 PTD0075 PTD0100 PTD0125 PTD0150
商品コード 00001017 00001018 00001019 00001020 00001013 00001014 00001015 00001016
呼び径 φ75 φ100 φ125 φ150 φ75 φ100 φ125 φ150
寸法
（mm）		 A 110 135 155 180 110 135 155 180
B 168 193 218 244 168 193 218 244
C 88 113 139 164 88 113 139 164
D 282 307 327 352 240 260 277 295
E 172 172 172 172 172 172 172 172
φF 73 98 123 148 73 98 123 148
φFD 108 135 154 200 108 135 154 200
φPD 96 120 140 180 96 120 140 180
φHD 6 6 6 9 6 6 6 9
t 1.5 1.5 1.5 2 1.5 1.5 1.5 2
本体材質 ステンレス
使用温度 350℃以下
在庫表示
◎：
標準在庫品　即日または翌営業日に出荷できます。（在庫切れの場合もあります）
○：
短納期品　通常、2～5営業日で出荷できます。（在庫切れの場合もあります）
無印：
受注生産品　納期についてはお問い合わせください。

ご注意！
  • 熱風経路で使用する場合は、ハンドルを含めて高温になり、火傷の恐れがあります。必ず耐熱手袋をはめて操作してください。
  • ダンパーの切換え調整後は必ず調節ねじを締め、固定してください。
  • 片側閉めきり時、約10%の漏れがあります。
