　● 遠赤外線工具

ハイレックスヒーター保護網
反射板付きタイプ、食品用ハイレックスに適合
  • 反射板付きタイプ、食品用ハイレックスに取り付けることで、ヒーターとワークなどの誤接触を防止します。
  • 複数の網を組み合わせることで、様々な長さの反射板付きヒーターに対応することができます。

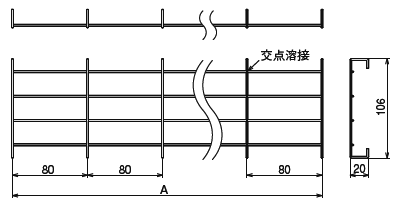

　● 外形寸法・仕様


材質： SUS304（ステンレス）
在庫 型番 商品コード A寸法（mm）
◎ HHA0240 07441120 240
◎ HHA0400 07441130 400
◎ HHA0480 07441140 480
◎ HHA0560 07441150 560
◎ HHA0720 07441160 720
◎ HHA0880 07441170 880
在庫表示
◎：
標準在庫品　即日または翌営業日に出荷できます。（在庫切れの場合もあります）
○：
短納期品　通常、2～5営業日で出荷できます。（在庫切れの場合もあります）
無印：
受注生産品　納期についてはお問い合わせください。

　● 選定方法

　反射板付きヒーターのL1 寸法に合わせて、選定表より保護網の組合せを選択してください。
L1寸法(mm) 保護網組み合わせ ヒーター適用型番（空欄は、特注品に適用）
200 ～ 280 HHA0240 HHS1103, HHS1331
280 ～ 400 HHA0400 HHS1105, HHS1205, HHS1321, HHS2001
400 ～ 500 HHA0480 HHS1332, HHS1433, HHS2002, HHS2012
500 ～ 600 HHA0560 HHS1175, HHS1275, HHS1322, HHS1422
600 ～ 680 HHA0240＋HHA0400 HHS1333, HHS1434, HHS2003, HHS2013
680 ～ 760 HHA0720 HHS1110, HHS1210
760 ～ 840 HHA0400×2台 HHS1323, HHS1424, HHS2004, HHS2014
840 ～ 920 HHA0880 HHS1112, HHS1212, HHS1334, HHS1435
920 ～ 1000 HHA0480×2台 HHS2005, HHS2015
1000 ～ 1080 HHA0480＋HHA0560 HHS1215, HHS1335, HHS1425, HHS1436
1080 ～ 1160 HHA0560×2台 HHS2016
1160 ～ 1240 HHA0480＋HHA0720 HHS1426, HHS1437
1240 ～ 1320 HHA0560＋HHA0720
1320 ～ 1400 HHA0480＋HHA0880 HHS1220
1400 ～ 1480 HHA0720×2台
1480 ～ 1560 HHA0560＋HHA0480×2台
1560 ～ 1640 HHA0480＋HHA0560×2台
1640 ～ 1720 HHA0560×3台
1720 ～ 1800 HHA0480＋HHA0560＋HHA0720
1800 ～ 1880 HHA0720＋HHA0560×2台
1880 ～ 1960 HHA0480＋HHA0720×2台
1960 ～ 2040 HHA0560＋HHA0720×2台 HHS1230
