 ● 熱風工具

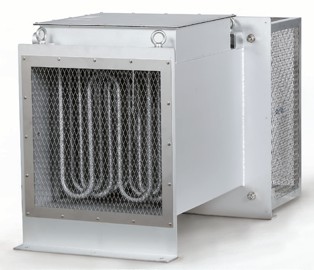

高温対応温風機
据置きタイプの耐熱ファン(有圧換気扇)付きヒーターユニット
  • 高温(70℃)環境で使用できる温風機です。
  • 安全装置として、温度過昇防止機能を内蔵しています。

 ● アプリケーション

  • 試験室などの熱源に
  • 高温環境での熱源に

 ● 外形寸法・仕様

在庫
型番 HFD4100 HFD4200 HFD4300
商品コード 00013276 00013277 00013278
電源 三相200V(50/60Hz)
ヒーター容量 10kW 20kW 30kW
ヒーター回路 5kW×2 6.67kW×3 7.5kW×4
材質 ヒーター 鉄シースフィンヒーター(シルバー耐熱塗装)
ダクト 鉄(シルバー耐熱塗装)
 吐出口温度上昇(50 /60Hz)*1 6 / 5 ℃ 12 / 10 ℃ 18 / 15 ℃
温度調節範囲 液膨式サーモスタット 30 ~ 80℃*2
温度過昇防止 温度ヒューズ 110℃*2
制御回路許容電流 AC 250V 10 A(抵抗負荷)
吐出口寸法(開口寸法) 380 × 380 mm
吸入空気温度 −10 ~ 70 ℃
ファン
仕様
最大風量(50 / 60Hz) 4800 / 5520 m3/h
最大静圧(50 / 60Hz) 255 /265 Pa
公称出力 400W
電流(50 / 60Hz) 1.15 / 1.94 A
騒音(50 / 60Hz) 47 / 51 dB
使用環境 周囲温度:-10 ~ 70℃
相対湿度:R.H.80% 以下(但し結露しないこと)
設置方式 床面設置(M8ボルト固定× 5 箇所)

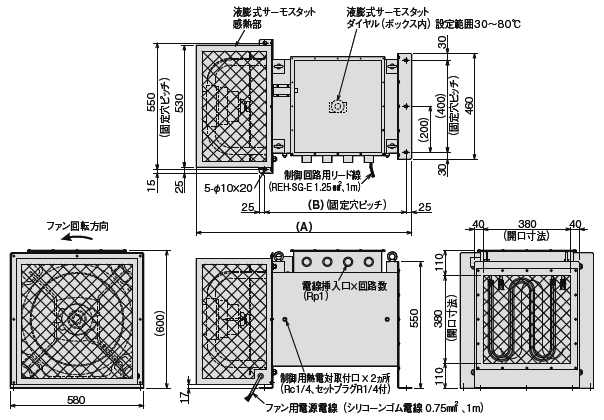

寸法
(mm)
A 757 847 937
B 434 524 614
質量 51kg 62kg 73kg
*1: 吐出空気温度上昇は、単体で運転した時の吐出空気の平均温度上昇です。
*2: 制御回路を構成し、温度過昇防止用として使用してください。
在庫表示
◎:
標準在庫品 即日または翌営業日に出荷できます。(在庫切れの場合もあります)
○:
短納期品 通常、2~5営業日で出荷できます。(在庫切れの場合もあります)
無印:
受注生産品 納期についてはお問い合わせください。

ご注意!
  • 電源回路、制御回路は別途用意してください。
  • 本製品は屋内専用です。屋外(雨が直接かかるような場所など)には設置しないでください。
  • ヒーターを温調運転するときは、ファンが常に動作している様にしてください。
  • ヒーター停止後、ファンを1 ~ 2 分間運転し、ヒーターを冷却してからファンを停止してください。ヒーターが冷却されずにファンを停止すると、温度ヒューズが働く(切れる)可能性があります。
  • 吸入空気温度は、最高でも70℃を超えないようにしてください。
  • ファンの逆回転(ファンのモーター側への吐出使用)での使用は、絶対にしないでください。
