温度コントローラー、温調器とは？
電気ヒーターなどを温度調節する機器のことを、一般的に温度調節器（温調器）とかサーモスタットと呼びます。
一般消費者向けの熱帯魚用、農業用などのサーモスタットはコンセントにさしたらすぐに使えますが、工業用、業務用の「温度調節器」は単体で使用できるものは多くありません。「温度調節器」に加えて、リレー、電磁接触器、SSR、キャビネット、etc…と、部品を選定して、回路設計して、配線して…とたいへん手間がかかります。
八光電機の温度コントローラーは、必要なものがすべて一体にまとまっています（一部機種を除く）。
そのため、電源、ヒーター、センサーを接続するだけで簡単に使うことができ、製作コストと時間を大幅に削減することができます。しかも標準在庫品している製品が多いので、欲しいときにすぐに入手可能です。
また、標準品でカバーしきれない場合でも大丈夫。お客様のニーズに沿った温度コントローラーや温度制御盤を1個から特注も可能です。
規格の温度コントローラーの選び方
1.ヒーター定格の確認
まずは使用するヒーターの定格電圧[V]と消費電力（容量、負荷）[W]を調べてください。1台の温度コントローラーで複数のヒーターを制御する場合は、消費電力を合計します。
- ヒーターは抵抗負荷ですので力率は考慮不要です。
- 電流表示の場合は、電圧×電流が消費電力となります。
- 温度により消費電力（電流）が変化するヒーターがあります。その場合は考えうる最大の負荷で検討します。
- 負荷の変化量や突入電流が大きいヒーターは、規格コントローラーでは正常に制御ができません。ご相談ください。
- 一部の機種を除き抵抗負荷専用です。誘導負荷は、電磁弁やリレー制御用のDG2LH（DGC3201）、DG2LC（DGC3301）のみで使用可能です。
2.温度コントローラー定格と温度範囲の確認
使用するヒーターの定格・負荷がわかったら、ページ下にある「定格電圧ごとの規格温度コントローラー一覧表」から、ヒーターの合計負荷以下となる機種を選択します。なお、200V定格のコントローラーで、220Vでも使用できるものがあります。詳細は各製品の詳細ページをご覧ください。表以外の電圧で使用したい場合はお問い合わせください。
3.制御方式の検討 ON-OFF制御かPID制御か
ON-OFF制御は原則としてメカニカルリレー（接点を電磁石で動かすリレー）を使用しています（*1）。
メカニカルリレーは、接点の入り切りの瞬間にスパークが飛ぶのでON-OFFを繰り返すことで劣化していきます。接点寿命は100万回前後のものが多いですが、例えば1秒間に1回ON-OFFすると、1時間で3,600回、一日で86,400回ON-OFFすることになり、12日で100万回に達してしまいます。そのため、メカニカルリレーでの制御はON-OFFサイクルを早くすることができず、あまり精密な温度制御には向きません。
PID制御は、温度調節の場合は一般的に半導体リレー（SSR）を用いてON-OFFします。半導体リレーは物理的な動きがないため、ON-OFF回数による寿命はありません。高速でスイッチングできるため、マイコンで比例（P動作）、積分（I動作）、微分（D動作）を演算してON-OFFサイクルを細かく出力することで、精密な温度制御が可能です。欠点として、半導体素子が発熱するためヒートシンクなどでの冷却が必要なこと、漏れ電流があること、価格が高いことが挙げられます。
＊1 DG2-SSRだけは半導体リレーを使用したON-OFF制御です。
4.安全機能の検討 接点出力、接点入力、自己保持
安全機能や警報出力のあり/なしを選択します。
ここで皆様にぜひ知っておいてほしいのは、ヒーターが暴走・故障することを前提として装置設備を設計してほしいということです。
・メカニカルリレーや半導体リレーが故障し、導通しっぱなしになる。
・水用ヒーターを空焚きする。
・ヒーターが漏電する。
これらは十分に起こりえることで、ヒーターや温度コントローラーだけで解決することはできません。
異常が発生したときのハザードを十分考慮したうえで、必要に応じてサーモスタット、フロートスイッチ、漏電ブレーカーなど設置し、温度コントローラーと組み合わせて使用してください。
サーモスタットやフロートスイッチも取扱っておりますので、ご不明でしたらお気軽にご相談ください。
定格電圧ごとの規格温度コントローラー一覧表
以上が八光電機の規格温度コントローラーの選定方法となります。上記で必要な機能を絞り込んだうえで、表から選択してください。
選定の仕方がわからない場合は遠慮なく電話または問い合わせフォームからお問い合わせください
DC12V～24V
| 品名 | 型番 | 定格負荷*1 | 制御方式 | センサー | 警報出力 | 安全機能*2 | 温度範囲 | 停電からの復帰時の動作 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| DG2N-12/24 | DGC1151 | ON-OFF | 熱電対(付属) | － | F | 通電継続 |
*1 12Vのとき120W、24Vのとき240Wになります
*2安全機能の説明 F:電流ヒューズ B：ブレーカー 入：サーモスタット、フロートスイッチなどの接点入力 保：異常時の自己保持
低電圧用の規格品は１機種のみです。これ以外はお問い合わせください。
AC100V
| 品名 | 型番 | 定格負荷 | 制御方式 | センサー | 警報出力 | 安全機能*2 | 温度範囲 | 停電からの復帰時の動作 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| DG2-SSR | DGC1230 | ON-OFF | 熱電対(付属) | － | F | 通電継続 | |||
| ファインサーモ （F-1） | FFC0150 | ON-OFF | サーミスタ(一体) | － | － | 通電継続 | |||
| FFC0110 | ON-OFF | サーミスタ(一体) | － | － | 通電継続 | ||||
| ファインサーモ （F-3） | FFC1050 | ON-OFF | サーミスタ(別売) | － | － | 通電継続 | |||
| FFC1100 | ON-OFF | サーミスタ(別売) | － | － | 通電継続 | ||||

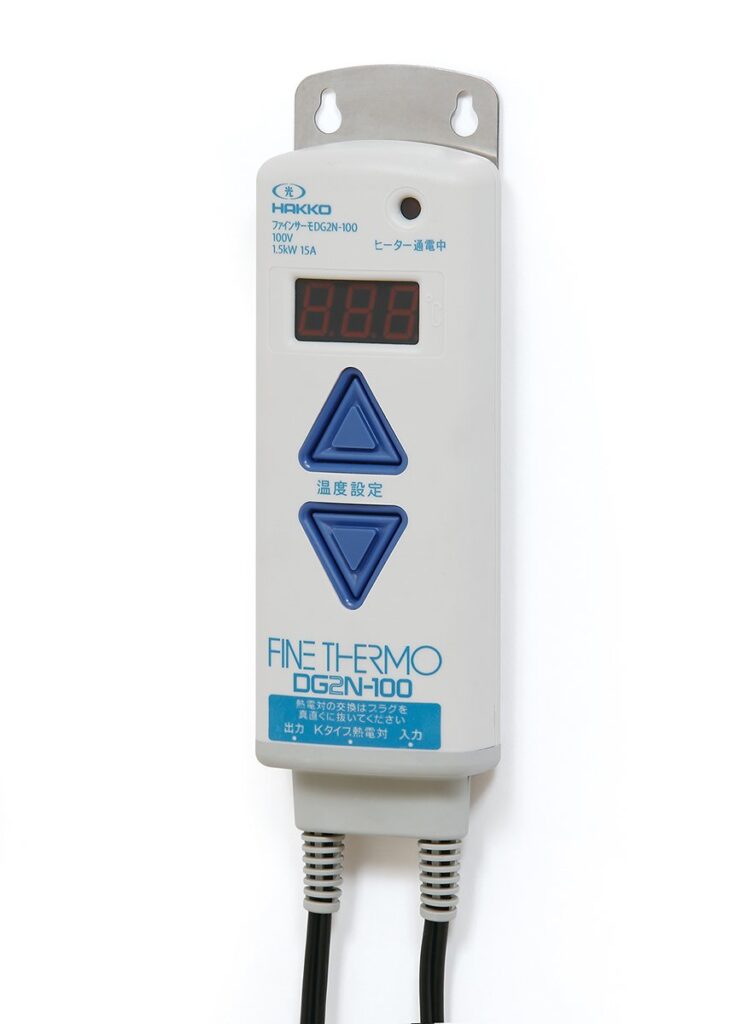

| DG2N-100 | DGC1151 | ON-OFF | 熱電対(付属) | － | F | 通電継続 | |||
| DG2P | DGC2310 | PID | 熱電対(別売) | 〇 | － | 選択可能 | |||
| CHコントローラー | HMC1211 | PID | 熱電対(別売) | － | B・入・保 | 停止 | 2CH制御 | ||
| サーモ100 | HTM3101 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | |||
| HTM3102 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | タイマー付 | |||
| HTM3103 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | TC過昇温防止 | |||
| ダブルサーモ100 | HTM3104 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | 2点制御 |
*2安全機能の説明 F:電流ヒューズ B：ブレーカー 入：サーモスタット、フロートスイッチなどの接点入力 保：異常時の自己保持
単相200V
| 品名 | 型番 | 定格 | 制御方式 | センサー | 警報出力 | 安全機能*2 | 温度範囲 | 停電からの復帰時の動作 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| DG2-SSR | DGC1230 | ON-OFF | 熱電対(付属) | － | F | 通電継続 | |||
| ファインサーモ （F-3） | FFC2050 | ON-OFF | サーミスタ(別売) | － | － | 通電継続 | |||
| FFC2100 | ON-OFF | サーミスタ(別売) | － | － | 通電継続 | ||||
| DG2N-200 | DGC2151 | ON-OFF | 熱電対(付属) | － | F | 通電継続 | |||
| DG3P（三相も可） | DGC2330 | PID | 熱電対(別売) | 〇 | － | 選択可能 | |||
| CHコントローラー | HMC1212 | PID | 熱電対(別売) | － | B | 停止 | 2CH制御 | ||

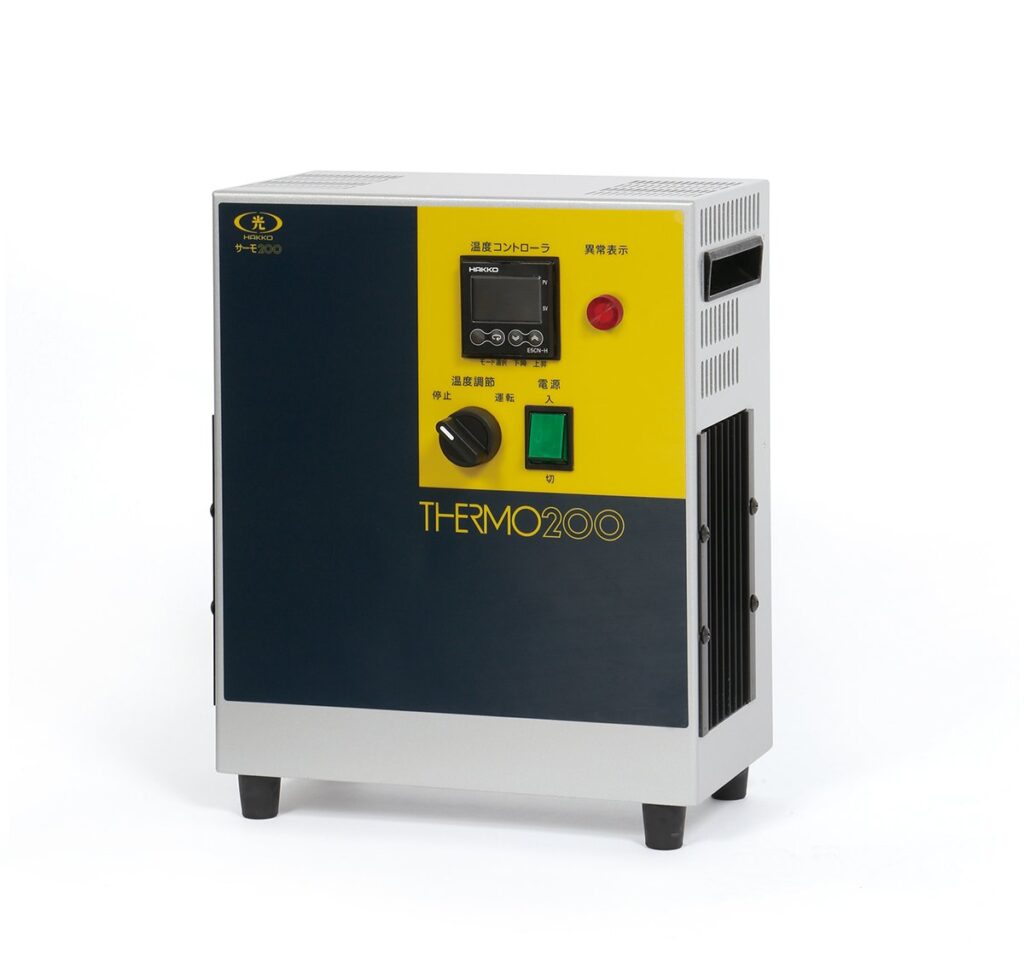

| サーモ200＊1 | HTM3201 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | |||
| HTM3202 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | タイマー付 | |||
| HTM3203 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | TC過昇温防止 | |||
| ダブルサーモ200 | HTM3204 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | 2点制御 | ||
| 缶パックサーモ30F | ATC0030 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 | |||
| ATC0033 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 | ||||
| サーモ50N | HTM5010 | ON-OFF | 熱電対(付属) | 〇 | B・入・保 | 停止 | |||

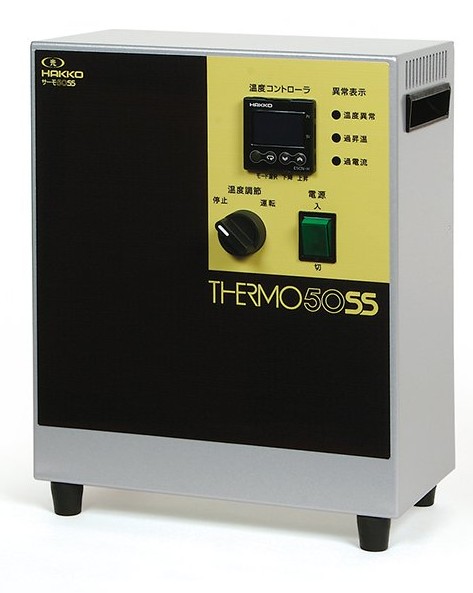

| サーモ50SS | HTM5030 | PID | 熱電対(不足) | 〇 | F・入・保 | 停止 | |||
| 缶パックサーモ50F | ATC0050 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 | |||
| ATC0053 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 |
*2安全機能の説明 F:電流ヒューズ B：ブレーカー 入：サーモスタット、フロートスイッチなどの接点入力 保：異常時の自己保持
三相200V
| 品名 | 型番 | 定格 | 制御方式 | センサー | 警報出力 | 安全機能*2 | 温度範囲 | 停電からの復帰時の動作 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| DG3P | DGC2330 | PID | 熱電対(別売) | 〇 | － | 選択可能 | |||
| サーモ200 | HTM3201 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | |||
| HTM3202 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | タイマー付 | |||
| HTM3203 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | TC過昇温防止 | |||
| ダブルサーモ200 | HTM3204 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | 2点制御 | ||
| 缶パックサーモ30F | ATC0030 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 | |||
| ATC0033 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 | ||||
| サーモ50N | HTM5010 | PID | 熱電対(付属) | 〇 | B・入・保 | 停止 | |||
| サーモ50SS | HTM5030 | PID | 熱電対(付属) | 〇 | F・入・保 | 停止 | |||
| 缶パックサーモ50F | ATC0050 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 | |||
| ATC0053 | ON-OFF | サーミスタ(別売) | － | B・入・保 | 停止 |
*2安全機能の説明 F:電流ヒューズ B：ブレーカー 入：サーモスタット、フロートスイッチなどの接点入力 保：異常時の自己保持
温度コントローラー、温度制御盤の特注品
以上が温度コントローラーの特注品ですが、標準品ではカバーしきれない場合、お客様のニーズにあった温度コントローラーや温度制御盤を1個から特注で製作することも可能です。
- シーケンサー+タッチパネル付き

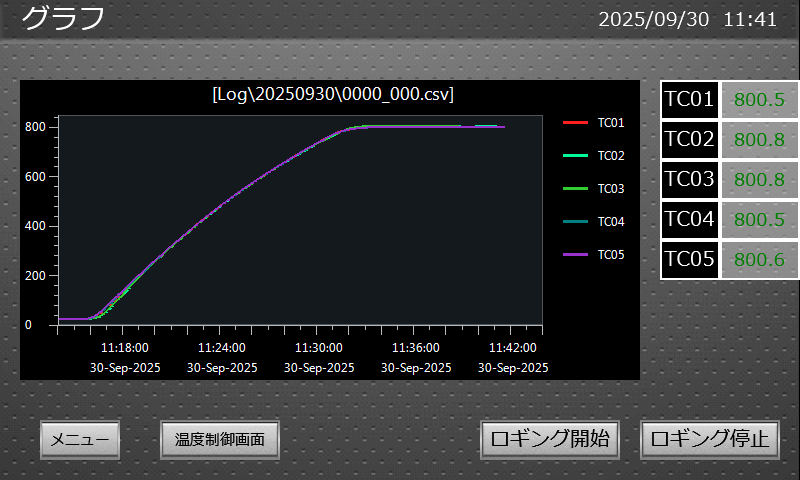

- ログ（記録）機能付き

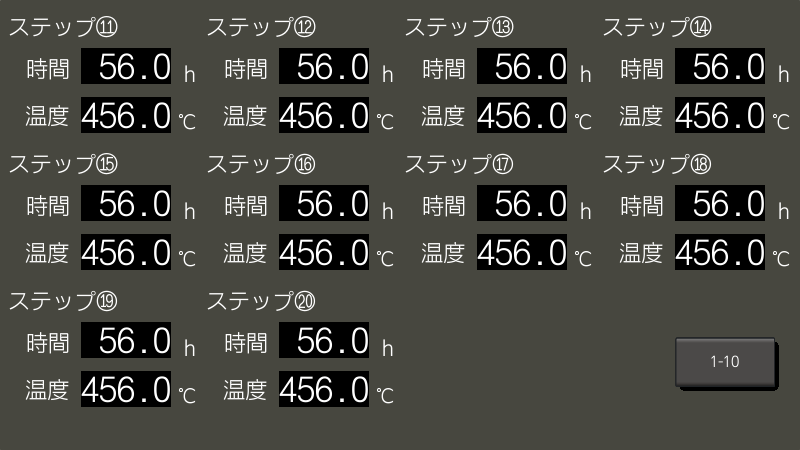

- 多チャンネル（9点温度制御など）、プログラム制御
- 通信機能付き（シーケーンサーやPCとの通信）
- 温度+風量（流量）制御
- 交流電力調整器（突入電流や消費電力の温度変化が大きい発熱体に適した制御）
- コネクター付きで、ヒーターや温度センサが取り外しできる
- 漏電ブレーカー付き
など、さまざまな製作例があります。温度コントローラー・制御盤のことでお困りでしたら、ぜひご相談ください。

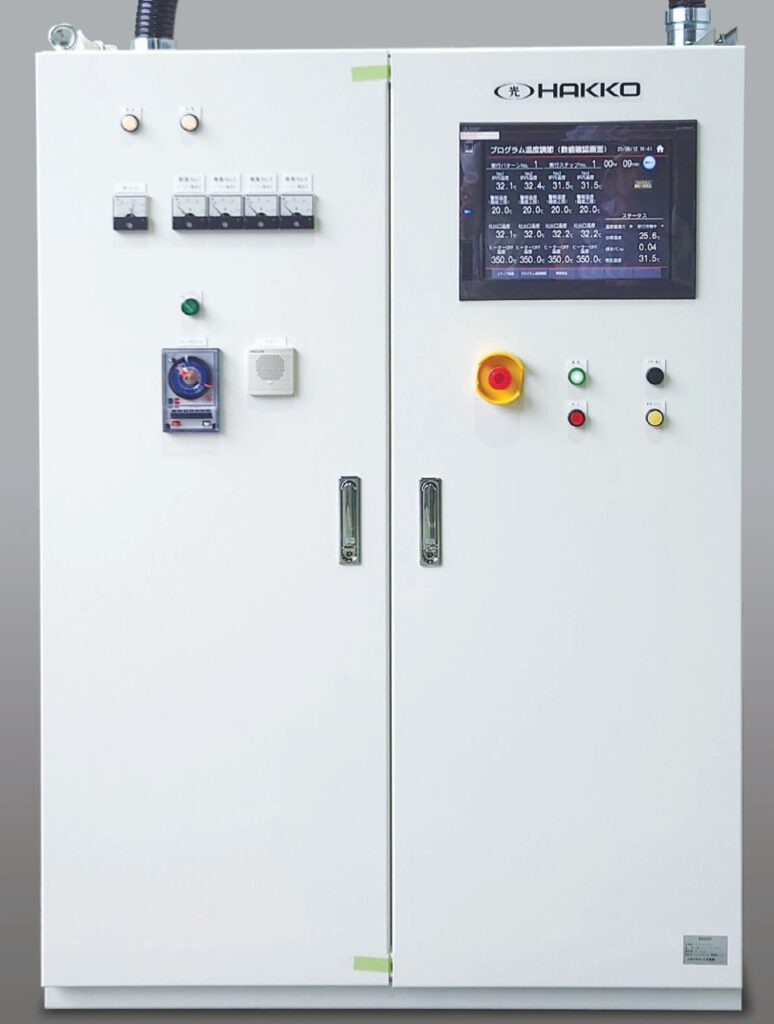

特注熱風制御盤
多チャンネルプログラム制御
ログ機能付き
