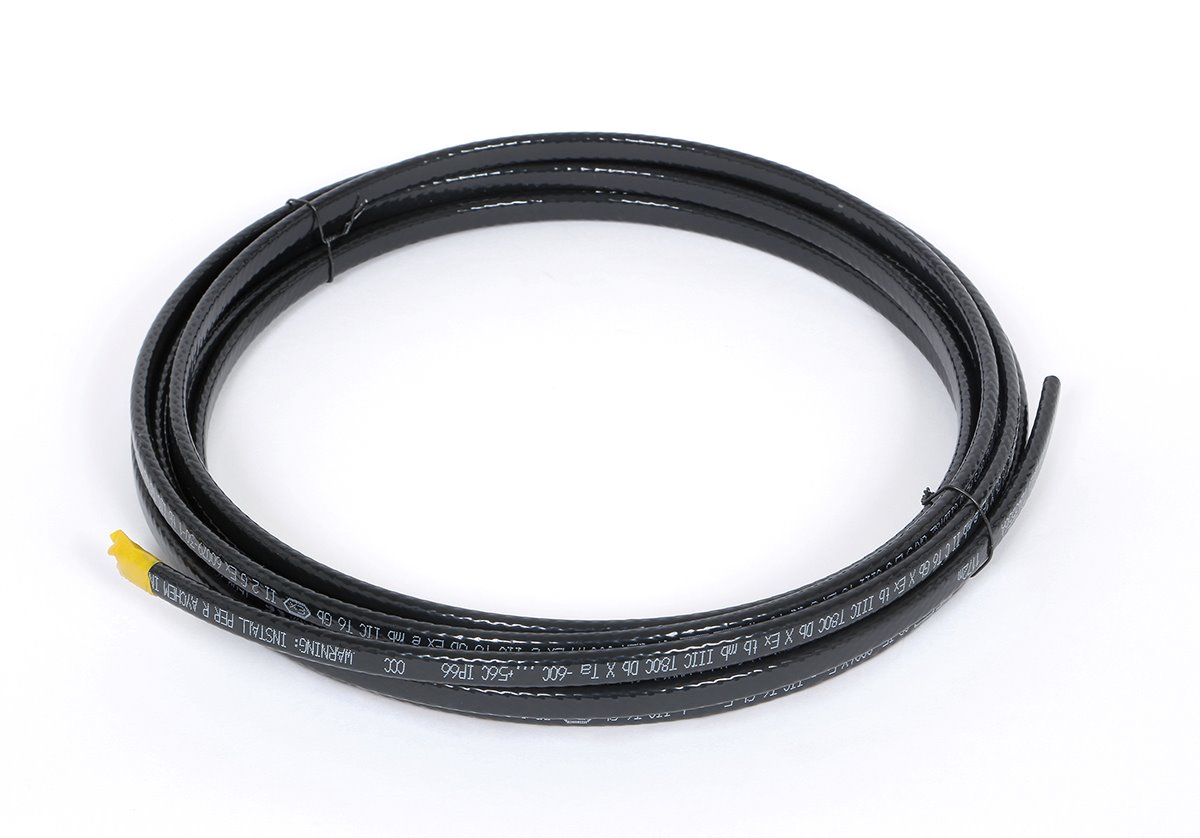

自己制御ヒーターケーブル　選定のための設計条件

　配管・タンク等の温度保持や凍結防止用で自己制御ヒーターケーブル（トレースヒーター）が使用されます。今回は選定をするための設計条件事項をまとめました。

　タンクや配管等のワーク仕様や使用環境条件により必要ヒーター容量は大きく変わります。
お客様で算出も可能ですが、下記の情報を教えていただければ使用条件に合致した最適な製品をご提案いたします。
＊配管図やタンク形状が分かる図面がありますとより正確な御見積が可能です。

設計条件

　①加熱目的：　　□凍結防止　　□プロセス保温　　□その他
　②内部流体：　　□水　　　　　□その他（流体名：　　　　　　　　　　　　　　）
　　　　　　　　　□性状　（比重：　　　　/比熱：　　　/凝固点：　　　　）
　③-1　配管加熱の場合　

名称	配管サイズ	長さ	材質	バルブ数	ストレーナー数	ポンプ数	往復長さ
（例）メイン配管	50A	50ｍ	SUS	1	不明	0	100ｍ

　③-2　タンク加熱の場合

　形状：□円筒形　　□角形
　直径（　　　m）/高さ（　　　m）/肉厚（　　　mm）
　材質：（　　　　　　　）
　設置方法：□コンクリートスラブ直置き　
　　　　　　□サポート支持
　　　　　　　サポート形状：□円柱（材質：　　　　　　/脚数：　　　/高さ：　　　 )
　　　　　　　　　　　　　　□角柱（材質：　　　　　　/脚数：　　　 /高さ：　　　）
　　　　　　　　　　　　　　□アングル
　　　　　　　　　　　　　　□チャンネル
　④保持温度（　　　℃）
　⑤最低外気温度（　　　℃）＊設置場所の年最低温度
　⑥ヒーター最高曝露温度（　　　℃）＊設備運転時の最高温度
　⑦温度制御：□不要　　□必要（サーモスタット・測温抵抗体）
　⑧保温材：厚み(　　　ｍ)
　　　　　：材質（　　　　　　　 )
　⑨供給電圧：□AC100V　　□AC200V　　□その他（AC　　V）
　⑩設置場所：□屋内　　□屋外
　⑪環境条件：□一般区域　　□防爆区域
　⑫見積範囲：□ヒーター材料　　□ヒーター取付工事　　□ヒーター制御盤　
　　　　　　　□ヒーター制御盤～2次側電気工事　　□保温工事
　⑬予定納期：（　　　　　年　　　　月頃）
　⑭納入先：（　　　　　　都道府県　　　　　　　市町村）
