● 金型加熱工具

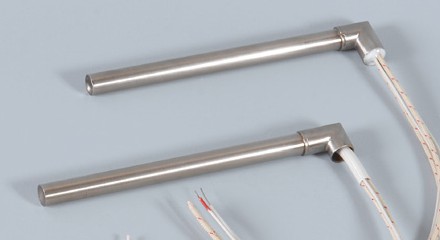

  T/C入りカートリッジヒーター L型タイプ
  端末部がコンパクトな、熱電対入りヒーター
  • SL 型に、Kタイプ熱電対を内蔵したカートリッジヒーターです。
  • 電線取り出しの端末部をL型構造にして、挿入方向のスペースをコンパクトに納められる製品です。
  • シース径φ6.0〜φ20.0のSL 型のヒーターに、熱電対を内蔵し、ストッパーフランジ、L 型保護金具をつけた製品です。
  • 熱電対の感熱部位置は、シースの「先端」と「中央」が標準です。
  • 特殊フランジ仕様、感熱部の位置を変更、電線・熱電対長さを変更したものも製作可能です。
  • 用途に応じて、2 種類の端末構造から選択できます。
特注品

 ● 外形寸法・仕様

ヒーターシース SUS304(ステンレス)
熱電対 Kタイプ(リード部はガラスチューブ被覆、+極は赤色表示)
ヒーター電線 ニッケルガラス耐熱電線
シース径
φD
寸法(mm)
L
Min.
L
Max.
A1 A2 B C φE φF 熱電対
素線径
φ6.0 25 350 5 8.5 15 20 φ10 φ10 φ0.5
φ6.25
φ6.5
φ8.0 25 400 φ12 φ12
φ9.42
φ10.0 25 500
φ12.0 25 600 20 25 φ15 φ14 φ0.65
φ12.6
φ14.0 25 1000 φ17
φ15.0 40 1000 10 8.5
φ15.77 25 30 φ16 φ18
φ16.0
φ18.0 φ20 φ22
φ18.95
φ20.0

 ● ご注文は

 規格品のS L型カートリッジヒーターをご注文の時は、「T/C入りL型カートリッジヒーター、SLE1204、感熱部先端」というように、規格品カートリッジヒーターの型番と感熱部位置を指定してください。
